这是2008年搜集的一篇老文章，舍不得丢掉。毕竟从Boardstation到PADS一路用来，除了刚工作的头3年用protel99se，后面一直在用mentor家的工具，还有点感情了。老文章了，在当下已显得不够准确了，请见谅！
mentor公司算是生产PCB设计软件在种类上最多的一家公司了吧，而且名目多，叫法也很复杂。以前用过protel、cadence、pads，现在想研究一下其他的pcb设计的东东，发现mentor产品另有一番天地，只是名称就搞得我很头痛，在网上搜罗很久，总算有点眉目。在此发表一下自己的看法，一能让大侠们看看我的理解对不对，二或许也能给尚有疑惑的人提供一下参考：
首先是Pads，是mentor公司收购的，现在最新版是pads2007，PADs是大家都熟悉的工具，就不多说了。他包含以下软件工具：
PADS Logic
DxDesigner （简称DX）
PADS I/O Designer
HyperLynx
HyperLynx Analog
HyperLynx Thermal
PADS Layout
PADS Router
PADS AutoRouter
PADS High-speed Routing
CAMCAD Professional
visECAD
CAMCAD Data Suite
CAMCAD Test Suite
eSight DFM
BOM Explorer
Data Exchange
CAMDOCS

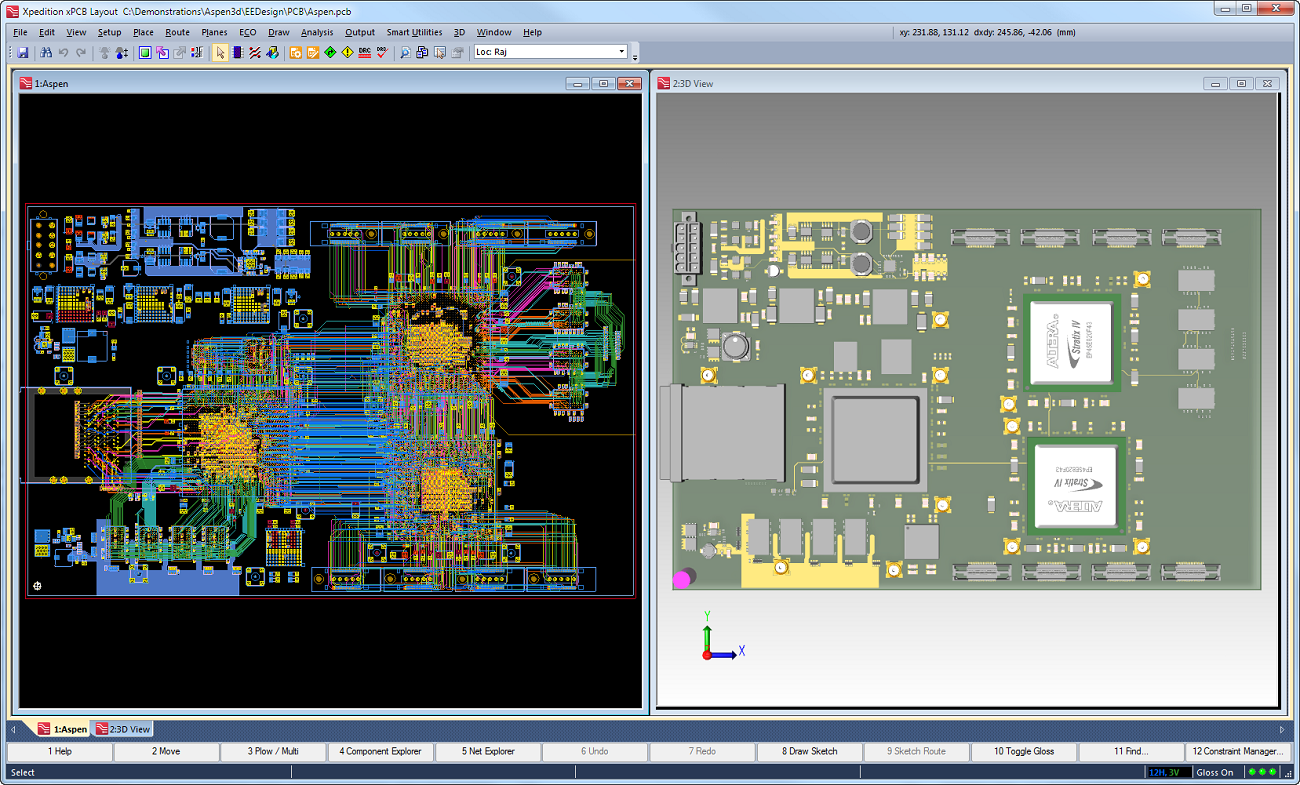

接下来是 Expedition，他也有一些别的称呼：2005版的被称为 Expedition.Suite，现在被称为 Expedition Enterprise（EE），更多的人叫他WG（workgroup）、EXP，最新版是2007，好像是出到sp5。
最新版Expedition Enterprise2007包含以下软件工具：
DxDesigner
I/O Designer
Constraint Editor System
RF Design
HyperLynx
HyperLynx Analog
HyperLynx Thermal
ICX / TAU
Quiet Expert
Expedition PCB
Topology Router
TeamPCB
Xtreme Design
FabLink XE
Automation
RF Design
DMS
Library Manager
CAMCAD Professional
visECAD
CAMCAD Data Suite
CAMCAD Test Suite
eSight DFM
BOM Explorer
Data Exchange
CAMDOCS
以前的版本中还包含 原理图设计工具：Design Capture（简称DC），但是现在没有了， 在本论坛的帖子： http://www.pcbbbs.com/dispbbs.asp?boardID=45&ID=171565&page=3里有这样的论述：
在WG2005中，有两种原理图工具：DC和Dx，但是DC只走CDB流程，而Dx走CDB流程和netlist流程
对于CDB流程和netlist流程来说，他们是两种完全不同的设计思路。在EE2007中，原理图工具只有Dx，而且据说只走CDB流程，但是鉴于PADS2007中也可以使用，可以肯定的是在PADS2007中Dx是可以产生netlist，因此这两者中的Dx有些差别。（这些是推测，没有具体论证过）
在WG2005中，使用Dx，使用CDB流程时，与expedition链接的操作是：
在该流程中，经过这两步操作后，器件都会自动加上refdes，所以不用担心担心这个问题，就算有些器件如‘C?’‘U？’什么的，都会自动标为C1,C2等
使用netlist流程时，与expedition链接的操作是：
而DC只能走CDB流程，与expedition链接的操作与Dx类似个人感觉DC比较好用，但不知mentor为什么在EE2007中就没有自带DC。

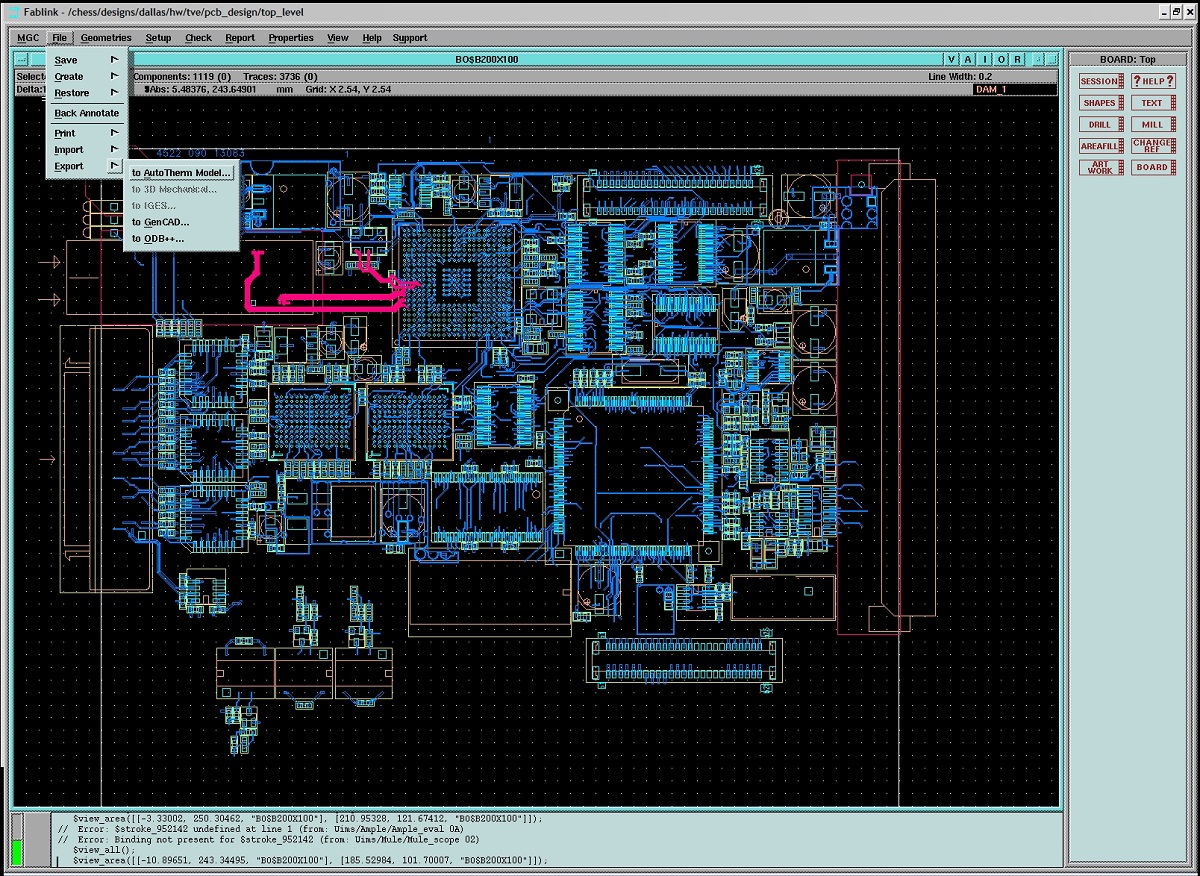

又被称为Boardstation Enterprise（EN），最新版的被称做：BSXE2007。他包含以下软件工具：
I/O Designer
Board Architect
Design Architect
Constraint Editor System
RF Design
HyperLynx
HyperLynx Thermal
ICX / TAU
Quiet Expert
AccuSim II
Topology Router
TeamPCB
Board Station RE
Board Station XE
Xtreme Design
Automation
FabLink XE Pro
RF Design
DMS
CAMCAD Professional
visECAD
CAMCAD Data Suite
CAMCAD Test Suite
eSight DFM
BOM Explorer
Data Exchange
CAMDOCS
